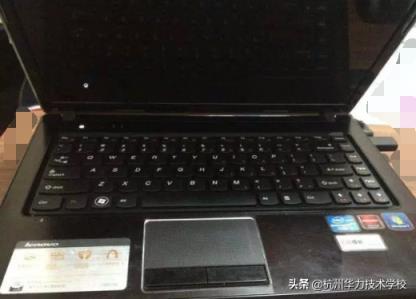

一台联想G470客户描述不充电，在系统里面可以认到电池，拆机，G470修到不少了，大部分都是保护隔离第一个管子挂掉或者公共点短路，或者是CPU没供电等问题。那就测量一下保护隔离的几个管子吧，结果管子没有短路，测量充电芯片ISL6251的DCIN和芯片输出的线性6V都是正常的，ISL6251比较容易坏，所以前段时间买了二十多个回来，手上有芯片直接就替换了，心想不行再查其他的，一分钟焊接完后，插上电池，发现电池已经充电了。如图：

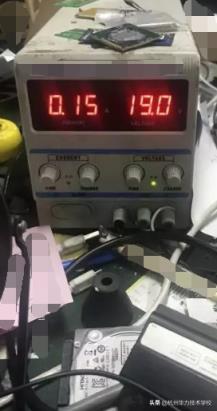

充电电流0.15A，进系统也提示充电中，心想又是一台秒杀的机器，高高兴兴就装机了，装完放在一边充着电。两个小时后客户来了，测试这台机器充电已经充到90%了，拔掉电源，电池给主板供电正常，可是当机器关机后，再用电池开机，是不触发的，插上电源可以开机，拔掉电源电池可以给主板放电，可是此时关机再用电池开机是不触发的，心想机器还有问题，没办法拆开又修吧，下面讲讲维修思路。

1、适配器开机正常，用电池不能触发，首先考虑是不是电池损坏，可是这个机器之前不充电的时候客户已经更换过电池了，而且充电正常，所以排除。

2、是不是电池保护隔离没有通过，电池的电无法放到主板上去，可是正如刚才所说，当开机时拔掉适配器电池是可以给主板供电的，测量公共点，公共点也有电池的11V左右，所以排除。

3、那就只能是电池开机时序或者电池开机条件不满足了。

G470电池开机时序如下：

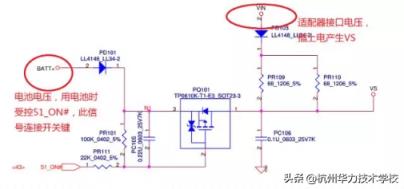

当电池电压通过保护隔离后产生电池公共点，此时还不能产生待机+3VALW，需要产生VS电压，VS电压用适配器的话插电就产生，用电池需要按下开关键产生，当按下开关键时产生瞬间51_ON#低电平，产生电池电压的VS，VS控制开启3VALW给EC提供待机，EC识别到是电池模式发出EC_ON的高电平持续控制3VALW给主板提供持续待机供电，此时就可以触发了。所以电池能不能触发VS电压有没有产生很重要。如图：

当我测量PQ101的第1脚的时候，发现这个电压为11V，大家肯定会想这个11V是对的呀，因为电池模式是需要产生电池11V电压的VS的，可是我测量的时候并没有按开关键，这就有问题了，按照电路原理，需要按下开机产生51_ON#低电平才能开电池电压的VS的，所以电池模式下没按开机键是不能产生VS的，那这不正常的VS到底来自哪里，如电路图，这个不正常的VS来自于VIN，修过仁宝的都知道，这个VIN是直接连接适配器接口的，我都拔掉适配器了，怎么可能适配器接口还有电呢？为了验证这个问题，我测量了一下适配器接口。如图：

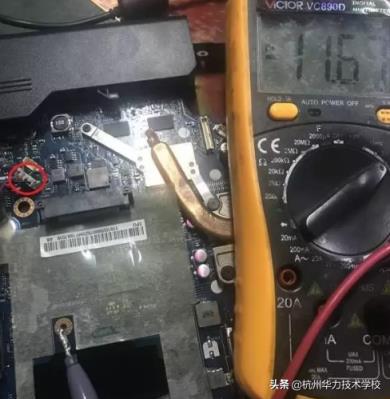

适配器接口真的有11V电池的电压，这到底是怎么回事，按照原理我们都知道当拔掉适配器时，保护隔离的管子会隔离掉电池的电，就是为了防止电池电压冲适配器，如图：

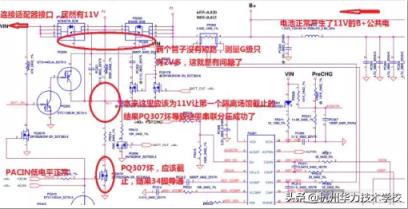

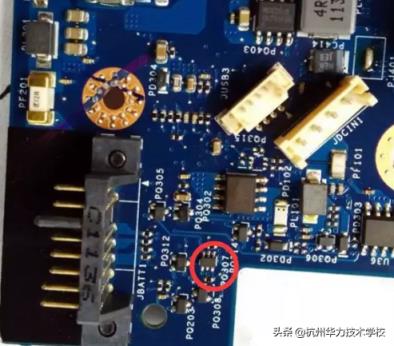

如图上所写，电池产生的B+正常，11V的B+会通过PQ302的D极通过内部二极管流向S极，但是第一个场馆PQ301的二极管是反的，所以不会让电冲向VIN适配器接口，当我测量PQ301和PQ302的G极是，发现了问题，这里居然只有2V多，这是不正常的，因为2V多会让PQ301沟道导通，让电冲到适配器接口去，通过电路我们知道这个G极的电压来源于串联分压，受控PQ307，因为没有插适配器，所以PACIN肯定是低电平的，控制PQ307的34脚截止，让上面不串联分压，不让PQ301导通，结果测量发现PQ307的34脚短路在一起了，所以让上面两个电阻串联分压了，让PQ302和PQ301沟道导通，让11V电直冲适配器接口。

大家可能要问两个问题了，为何11V电冲到适配器接口没有出现大电流，因为这两个管子是软导通的，是被控制导通的，当插入适配器时，电池隔离管自动截止，根本不会产生大电流。为何11V电压冲到适配器接口导致不触发，因为大家不要忘记了适配器接口的电压是会给充电芯片的，充电芯片识别到的11V肯定会认为这不是正常的适配器电压，自然产生不了ACOK等信号，EC无法知道到底是适配器电压不正常还是当前是电池模式，所以无法触发,最后替换掉PQ307后机器正常，测试可很多次，用适配器开机没问题，用电池也没问题，单独用电池也可以开，此机器修复。
